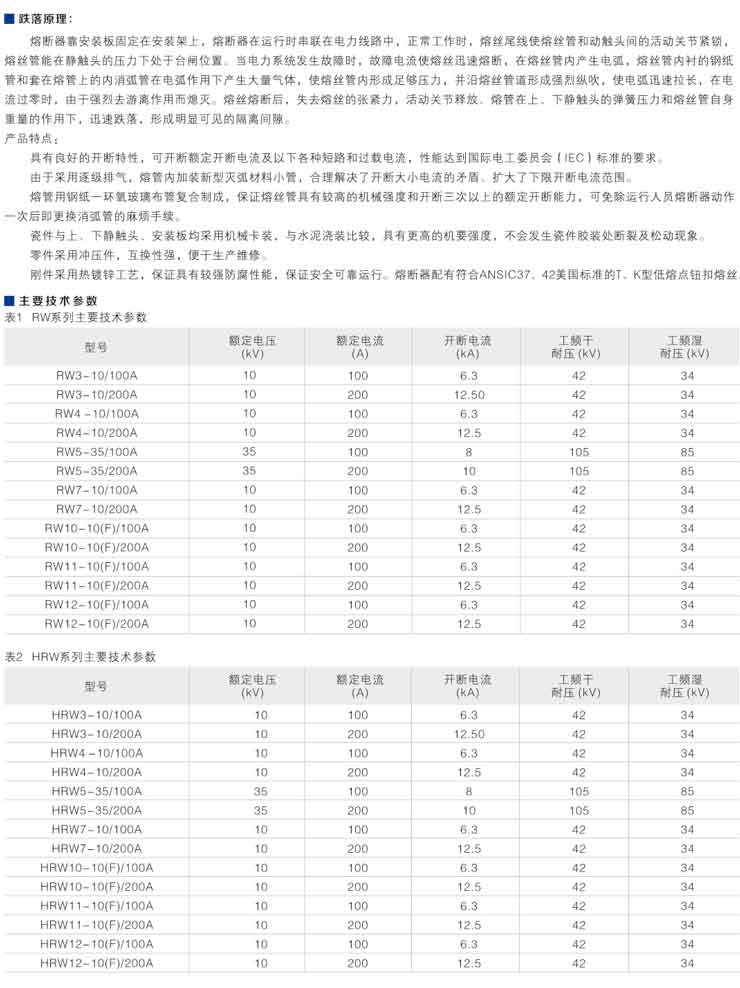

主要技术参数表：

□ 用途
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。
□ 结构简介
跌落式熔断器由绝缘支架和熔丝管两大部分分组成，静触头安装在绝缘支架的两端，动触头安装在熔丝管的两端，熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩，用以分、合负荷电流。跌落式熔断器在下常运行时，熔丝管借助熔丝紧后形成闭位置。当系统发生故障时，故障电流使熔丝通迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要要拉负荷时。用绝缘杆拉开动触头，此时主动、静助触头仍接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

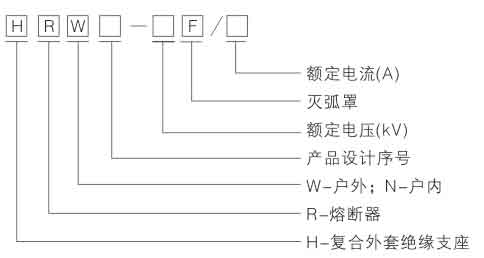

□ 型号说明 产品性能符合GB15166.3-94国家标准和IEC282-2国际标准.

□ 使用条件
  1、环境温度：-40°C～+40°C;
  2、海拔不超过：1000m;
  3、风速不大于：35m/s;
  4、地震烈度不超过8度;
  5、熔断器不用于下述场所：
    a、有燃烧或爆炸危险的场所;
    b、有剧烈震动或冲击的场所;
    c、有异电化学气体作用及严重空气污秽，盐雾地区。

□ 订货须知
1、产品型号、名称、额定电压、额定电流、额定开断电流
2、环境要求（防污型、高原型）
3、特殊要求可与制造厂商协商
□ 熔丝的选择
熔丝的选择应能保证配电变压器内部或高、低压出线管发一短路时能迅速熔断，实践中常按以下原则选择；配电变压器容量为160KV以下的，熔丝按变压器额定电流的2～3倍来选，配电变压器容量为160KV及以上的，按1.5～2倍选择.
    熔丝的选择还必需考虑熔丝断特性能否与是级保护时间相配合,这是决定采用熔丝保护能否生效的关键问题,配电线路的速断保护动作时间很短,约为0.1S左右.根据熔丝特性曲线,在0.1S内使熔丝断的电流应不小于额定电流的20倍,这一数据是保证熔线丝与首端断路器配合的必要条件.

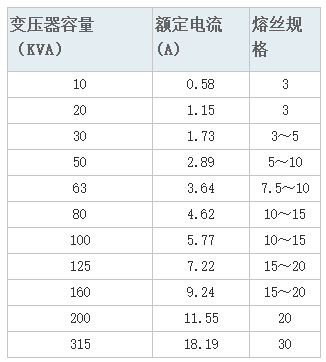

    实际运行中,对于具有50MVA以上的短路容量的变电所,50～150mm2铝线为干线，在距变电所1km以内的1250KV以下的配电变压器，或者2km以内的800KVA以下的变压器，以及10KM以内的400KVA变压器出口短路电流都可以到达熔丝额定电流20倍以上，（熔丝按1.5倍选择）.对于配电线路的过流保护,动作时由于时间,就更容易配合了.由此可见,对于大多数配电变压器可采熔丝做保护，熔丝具体规格的选择可参考下表。
